麻豆AV网站入口零件形狀設計要有利於壓坯密度均勻

作者：麻豆APP在线观看麻豆AV网站入口製品

發布時間：2016-12-15 00:00:00

來源：本站 閱讀數量：1585次 點讚數量：1771次

導讀：麻豆AV网站入口零件設計除了要易於裝粉,考慮脫模的限製,壓模強固性的限製,另外壓胚密度均勻對於增高與穩定麻豆AV网站入口結構零件的強度與尺精度都很重要,因此,成形模衝應盡量少一些,結構零件的長徑比應控製在2.5左右為宜


   麻豆AV网站入口零件設計除了要易於裝粉，考慮脫模的限製，壓模強固性的限製，另外壓胚密度均勻對於增高與穩定麻豆AV网站入口結構零件的強度與尺精度都很重要，因此，成形模衝應盡量少一些，結構零件的長徑比應控製在2.5左右為宜

  下麵麻豆APP在线观看就利於麻豆AV网站入口壓胚密度均勻的零件形狀設計實例做些分析

利於麻豆AV网站入口壓坯密度均勻實例1

高度與直徑比大於2.5,工件中部容易出現低密度

利於麻豆AV网站入口壓坯密度均勻實例2

  (a)多台階部分可燒結後山切削加工完成，相鄰各台階的壁厚差不應小於1. 5mm
  (b) 由陰模成形的場合，應將該台階設計成右圖帶60度斜麵的形狀

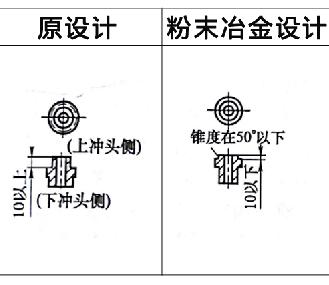

利於麻豆AV网站入口壓坯密度均勻實例1

  外台階距上衝頭10mm以下容易脫模，好設計出脫模錐度。若上下輪毅徑相同，可簡化衝頭結構

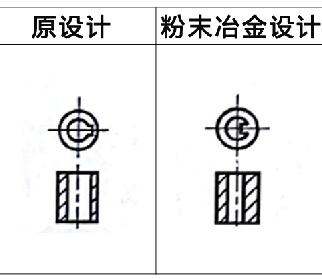

利於麻豆AV网站入口壓坯密度均勻實例1

原設計因壁厚太薄，鍵槽應設計成右圖套筒中帶鍵的形狀

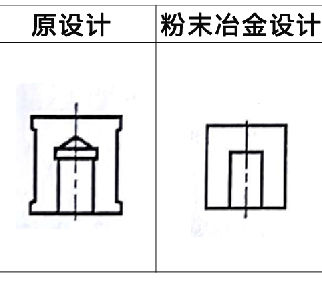

利於麻豆AV网站入口壓坯密度均勻實例1

如果孔形狀一定要複雜的麻豆AV网站入口零件，好成形一燒結
為右圖所示的簡單形狀後再切削加工

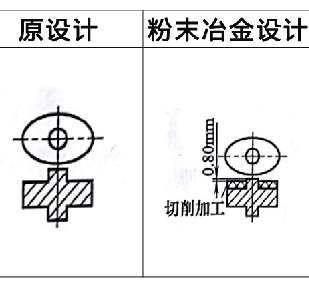

利於麻豆AV网站入口壓坯密度均勻實例7

  上部突起部好成形為如圖所示的形狀後切削加工

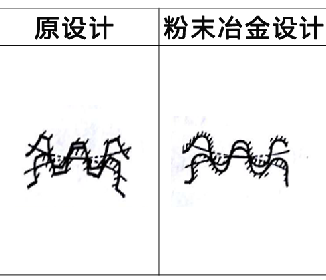

  利於麻豆AV网站入口壓坯密度均勻實例8

齒輪的齒頂與齒根的齒形可進行修正，以增高
齒的強度和降低噪聲

    以上為一些有利於麻豆AV网站入口壓胚密度均勻的設計案例，實際設計中，如果成本預算有限，盡量簡化產品結構，減少切削加工的費用。
